DAM模拟量采集系列

　　1、模拟量信号分为0-5V、0-10V、0-20mA、4-20mA，默认输入信号为：4-20mA;

　　2、通讯接口分为RS232、RS485、USB、RJ45网口、网口+WIFI;

　　3、通讯协议采用Modbus协议;

　　4、产品提供控制协议说明书、查询控制指令(说明书内)、配套软件、VB和VC参考源码，网口系列提供安卓版app软件;

　　5、DAM系列设备均可与PLC、组态软件、组态屏等进行通信。

　　注：型号中AI指模拟量信号，DI指开关量信号，DO指继电器输出，DA指模拟量输出，PT指PT100传感器温度，TC指K型热电偶温度

　　产品提供以下资料：

　　1、标准modbus通讯协议说明书

　　2、提供设备控制查询指令

　　3、提供VB和VC源码

　　4、提供配套控制软件，可修改设备波特率和设备地址;

　　5、提供免费组态软件，可设置定时开关，频闪和点动功能。

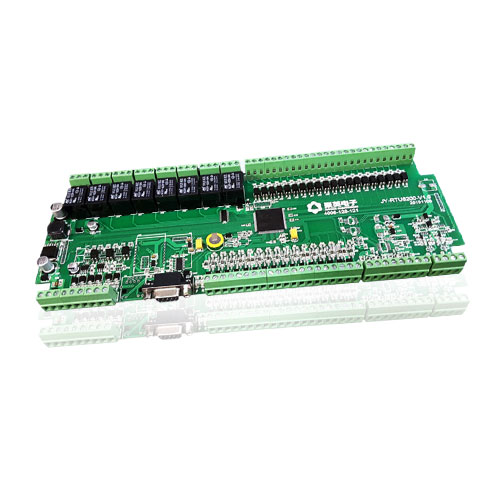

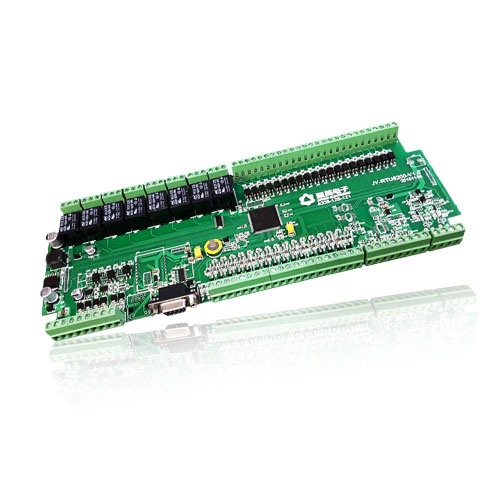

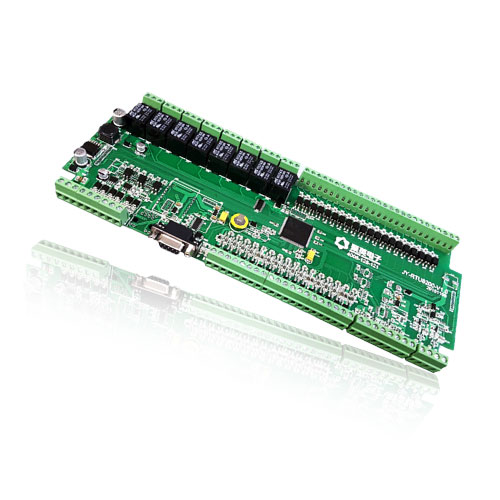

　　◆ 产品具有8路继电器输出，二十路光耦隔离输入(5-24V);16路模拟量输入(输入信号分为0-5V/0-10V/4-20mA);

　　◆ 通讯接口支持隔离RS485/RS232;

　　◆ 可以设置0-255个设备地址，5位地址拨码开关可以设置1-31地址码，大于31的可以通过软件设置;

　　◆ 具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭;

　　◆ 具有频闪功能，可以控制器继电器周期性开关。

　　继电器输出接线

　　设备继电器输出只有?？サ?，没有常闭触点。

　　开关量接线示意图

　　每4个开关量输入对应一个COM，COM为正输入端,连接VIN。

　　模拟量输入接线

　　以下接线中，AIin为设备上的IN1-IN4输入引脚，ACOM为设备上的COM引脚。

　　二线制传感器接线

　　三线制传感器接线

　　四线制传感器接线

　　1、聚英组态软件

　　可同时连接多个设备，如在485总线上级联多个设备时，可实时查看设备的工作状态，可通过该软件设置设备的定时启动和关闭，可进行历史操作查看和历史数据导出等操作。

　　2、DAM调试软件

　　支持单个设备的测试与控制使用，支持修改设备的通信波特率、设备地址和工作模式。
